Метеостанция М-49М

Метеостанция М-49М

Gрименяется для дистанционного измерения атмосферного давления, направления и скорости ветра, относительной влажности и температуры воздуха, вычисления температуры точки росы.Все измеряемые М-49М параметры отображаются на экране дисплея в цифровой форме.

Области применения М49М

Cистемы сбора метеорологической информации, диспетчерские аэродромных служб и другие отрасли народного хозяйства.

Состав метеостанции М-49М

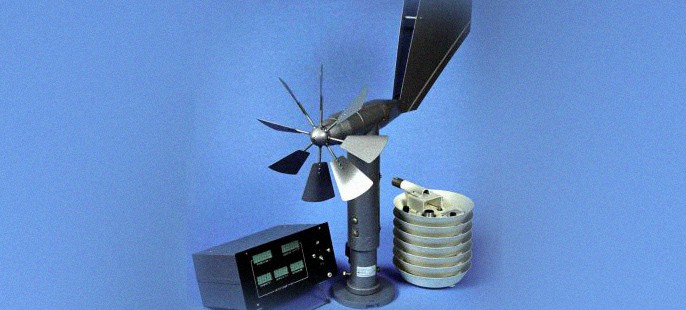

В состав метеостанции входят пульт цифровой обработки и индикации результатов измерений, внешний датчик ветра, выносной блок с датчиками влажности и температуры, датчик давления, размещённый в корпусе пульта метеостанции, блок питания, комплект из двух соединительных кабелей длиной по 100 м, программное обеспечение.

Описание программного обеспечения М-49М
Для передачи данных в персональный компьютер метеостанция М49М имеет интерфейс RS-232 и комплектуется прикладной программой МЕТЕОЦЕНТР-2. Интерфейс и прикладная программа позволяет осуществлять передачу измеренных параметров в персональный компьютер, сохранение их в базе данных, обработку результатов измерений и их отображение на экране дисплея. Линии связи между выносными датчиками и метеостанцией могут достигать 100 метров. Прикладная программа МЕТЕОЦЕНТР-2 на экране монитора компьютера выглядит в виде панели метеостанции. Программа позволяет хранить результаты измерений в базе данных, представлять результаты измерений в виде графиков, таблиц, в том числе розы ветров, осреднять данные за периоды от 2 до 10 минут, создавать электронные метеоотчёты за любой промежуток времени (час, сутки, месяц, год), а также выводить данные на печать.
Технические характеристики метеостанции М-49М

Технические характеристики метеостанции М-49М


Характеристики Значения
Датчики М-49М:
- ветра герконового типа
- влажности кварцевый преобразователь влажности в частоту
- температуры кварцевый преобразователь температуры в частоту
- атмосферного давления кварцевый преобразователь давления в частоту
Выносные датчики метеостанции устанавливаются на мачте переносного типа
Диапазон измерения М-49М:
- скорости ветра (датчик М-127), м/с от 1,5 до 60
- скорости ветра (малогабаритный датчик ДВМ), м/с от 0,6 до 60
- направления ветра, град. от 0 до 360
- атмосферного давления, кПа (мм рт. ст.) от 400 до 106 (от 300 до 800)
- температуры воздуха, °С от -50 до +50
- относительной влажности воздуха, % от 30 до 98
- температуры точки росы влаги, °С от -59,5 до +49,5
Пределы допускаемого значения абсолютной погрешности измерений:
- скорости ветра (датчик М-127), м/с ± (0,5 + 0,05V), где V текущее значение скорости
- скорости ветра (малогабаритный датчик ДВМ), м/с ± (0,3 + 0,05V)
- направления ветра, град. ± 10
- атмосферного давления, кПа (мм рт. ст.) ± 0,2 (± 1,5)
- температуры воздуха, °С ± 0,8
- относительной влажности воздуха, % ± 10
- температуры точки росы влаги, °С ± 7
Порог чувствительности датчика ветра М-49М, м/с:
- по скорости ветра (датчик М-127) 0,8
- по скорости ветра (малогабаритный датчик ДВМ) 0,5
- по направлению ветра 1,2
Напряжение питания, В:
- от сети переменного тока с частотой (50 ± 1) Гц 220
- от источника постоянного тока 12 ± 1
Ток, А, не менее 1
Потребляемая метеостанцией М-49М мощность, Вт:
- от сети переменного тока 35
- от источника постоянного тока 15
Максимальное расстояние между, м:
- датчиком и пультом цифровой обработки и отображения результатов измерений, не более 100
- компьютером и пультом цифровой обработки и отображения результатов измерений 5
Габаритные размеры М-49М, мм:
- датчика ветра типа М-127 695×295×635
- датчика ветра типа ДВМ 380×194×412
- блока датчиков температуры и влажности 250×210×230
- пульта со встроенным датчиком давления 260×210×140
Масса, кг:
- датчика ветра М-127 5,8
- датчика ветра ДВМ 2
- блока датчиков температуры и влажности 3,5
- пульта цифровой обработки и отображения результатов измерений с датчиком давления 5
- полного комплекта с двумя кабелями по 100 м, не более 37
