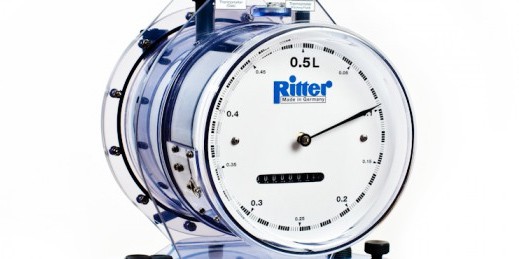

Газовые счётчики Ritter серии TG-5

ООО "Росаналитика" - официальный представитель Dr.Ing.Ritter Apparatebau GmbH.

Цена от 3085 евро без учета НДС и транспортных расходов

Техническую консультацию вы можете получить по телефону: 8 (812) 677-88-30 или 8 (904) 338-14-31

Прецизионный счетчик газа Ritter tg-5 – это высокотехнологичное решение для лабораторных исследований, а так же поверки менее точных счетчиков. Работая по принципу вытеснения, барабанный газовый счетчик измеряет проходящий через механизм объем газа. Благодаря импульсному генератору счетчик газа можно подключить к компьютеру.

Счётчики газа Ritter tg-5 могут быть изготовлены из одного из пяти видов высококачественных материалов (поливинилхлорид (ПВХ), полипропилен (ПП), фторопласт (поливинилиденфторид, или ПВДФ), полиэтилен электропроводящий (ПЭ-эл), нержавеющая сталь 1.4571 (316Ti), что позволяет при правильном выборе материала использовать их даже в случае необходимости измерений объемов высокоагрессивных газов.

Для случаев промышленного применения, где требуется повышенная прочность средств измерения, возможны модели с корпусом из нержавеющей стали и пластиковым барабаном (из четырех различ-ных видов пластмасс).

Наиболее популярны газовые счетчики TG-3 и TG-5 модели 5. По техническим характеристикам они аналогичны ранее популярным на российском рынке газовым счетчикам РГ-7000 и ГСБ-400, которые в настоящее время сняты с производства.

Преимущества:

Непосредственное, т.е. волюметрическое измерение объема газа барабанными газовыми счетчиками является большим преимуществом по сравнению с другими принципами измерения объема газа с использованием вторичных измеряемых величин, например, скорости, теплоемкости и т.д. Вследствие этого, состояние и состав газа не влияют на точность измерений. Поправочные коэффициенты на состав газа, температуру, влажность и т.д. не учитываются. Следует отметить, что при неволюметических способах измерения объема газа заданная точность достигается только с использованием поправочных коэффициентов на газовый состав и текущее состояние газа. Барабанные газовые счетчики не требуют технического обслуживания и постоянного источника питания (в том случае, если они работают без импульсного генератора).

Преимущества барабанных газовых счетчиков RITTER

  1. Корпуса и мерные барабаны из высококачественных пластмасс
    Счетчики могут быть изготовлены из одного из пяти высококачественных материалов: поливинилхлорида (ПВХ), полипропилена (ПП), фторопласта или поливинилиденфторида (ПВДФ), электропроводящего полиэтилена (ПЭ-эл) и нержавеющей стали 1.4571 (316Ti). Это позволяет при правильном выборе материала использовать счетчики даже в случае необходимости измерений объемов высокоагрессивных газов. Для случаев промышленного применения, где требуется повышенная прочность средств измерения, возможны модели с корпусом из нержавеющей стали и пластиковым барабаном (из четырех различных видов пластмасс: ПВХ, ПП, ПВДФ, ПЭ-Эл).
  2. Мерный барабан – не спаян
    Газовые счетчики полностью изготовлены из высококачественного термопластика, в том числе и мерный барабан! Газовые счетчики, предлагаемые конкурентами, имеют корпус и барабан из нержавеющей стали: части барабана должны быть спаяны мягко. Мягкий припой легко размывается агрессивными газами! (поэтому среди газовых счетчиков RITTER представлены модели с корпусами из нержавеющей стали и мерными барабанами из пластика)
  3. Корпус и мерный барабан устойчивы к действию затворной жидкости, если из нее возможно образование кислоты
    Все барабанные газовые счетчики содержат затворную жидкость – чаще всего воду. Если счетчик изготовлен из нержавеющей стали и предназначен для измерения газов, которые при взаимодействии в водой образуют кислоту, то кислота может разъесть часть мерного барабана ниже ватерлинии. Это происходит очень быстро в газовых счетчиках, которые используются неинтенсивно. У газовых счетчиков RITTER таких проблем нет.
  4. Эпоксидное покрытиея мерного барабана не требуется
    Некоторые производители газовых счетчиков предлагают стальные мерные барабаны с эпоксидным покрытием. Это покрытие трудно равномерно распределить по поверхности барабана, особенно по краям в местах спайки. Эти места наиболее подвержены действию агрессивных газов. Вследствие чего возможно разрушение непосредственно мерного барабана.
  5. Магнитная муфта вместо уплотнительных колец
    Магнитная муфта заменяет вал между мерным барабаном и счетным механизмом. В газовых счетчиках без магнитной муфты в качестве уплотнителя вала используются кольца (O-Ring). Рано или поздно уплотнительное кольцо изнашивается, уровень затворной жидкости снижается, показания газового счетчика искажаются. Это чревато, когда утечка невелика и изменение уровня затворной жидкости незаметно пользователем, а показания счетчика уже ложные.
  6. ПВХ-газовые счетчики из прозрачного ПВХ
    Скопления отложений можно заметить в газовом счетчике и промыть очень быстро. Газовый счетчик может выйти из строя, прежде чем осадок заблокирует мерный барабан.
  7. Газовые счетчики RITTER могут быть отремонтированы
    Не все конкуренты способны на это, а если такая возможность и есть, то это довольно трудоемкий и дорогостоящий процесс. Некоторые производители сварных (из нержавеющей стали) корпусов сталкиваются с выше упомянутой проблемой эпоксидного покрытия частей – даже неповрежденные части, которые были сняты во время ремонта, заменяются. RITTER заменяет только поврежденные части, неповрежденные - используются повторно.
    Пластмассы и термопластики, используемые в газовых счетчиках RITTER, могут быть сварены несколько раз. Это означает, что только поврежденные части обязательным образом заменяются. Ремонт газовых счетчиков RITTER экономичен.

Принцип измерения:

Газомеры RITTER барабанного типа работают по принципу вытеснения. Газомеры содержат вращающийся измерительный механизм (измерительный барабан), находящийся в рабочей жидкости (как правило, в воде или жидком масле). Измерительный барабан измеряет объем за счет периодического заполнения и опорожнения четырех жестких измерительных камер.



Фаза 1 – заполнение измерительной камеры: «вход» открыт, «выход» закрыт;
Фаза 2 – измерительная камера заполнена: «вход» закрыт, «выход» закрыт;
Фаза 3 – опустошение измерительной камеры: «вход» закрыт, «выход» открыт.


Под «входом» и «выходом» понимается следующее:
«вход» – возможность для газа поступать,
«выход» – возможность для газа вытесняться из секции.

Технические характеристики:

Точность измерения ± 0,2 % при стандартной интенсивности потока (точное значение указывается в индивидуальном калибровочном сертификате)
Максимальное давление газа на входе (избыточное давление) 50 мбар

*Модели с другими параметрами могут поставляться по заявке.


Наиболее популярны газовые счетчики TG-3 и TG-5 модели 5. По техническим характеристикам они аналогичны ранее популярным на российском рынке газовым счетчикам РГ-7000 и ГСБ-400, которые в настоящее время сняты с производства.

Материалы:

Характеристики химической стойкости Вы можете узнать, обратившись к нашим специалистам. Корпуса газомеров, изготовленные из стали 1,4571, выполняются с использованием пайки.

Дополнительные устройства и аксесуары:

Термометр (газовый), диапазон измерений 0° до +60°C
Термометр (для затворной жидкости), диапазон измерений 0° до +60°C
Манометр, диапазон измерений разности давлений газа на входе и на выходе до 10 мбар

Электронный дисплей
включая интерфейс RS 232 и аналоговый выход
(требуется импульсный генератор)

Встраиваемые опции:

Импульсный генератор (для подключения дисплея или компьютера)
- стандартное исполнение
- взрывобезопасное исполнение
Высокоточный индикатор уровня затворной жидкости “HPLI”
Счетный механизм с LCD-монитором, сбрасываемый, 8-разрядный (вместо суммирующего роликового счетного механизма)
