Аксессуары

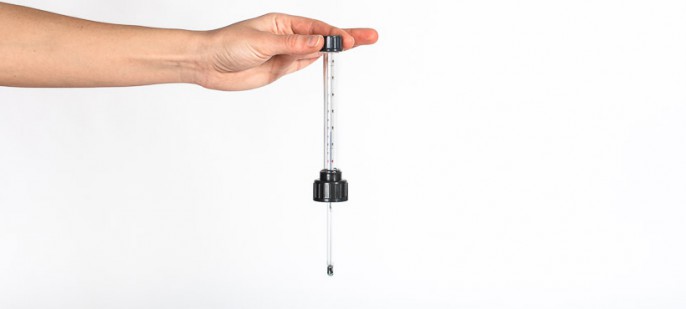

Термометр для газа (TG)

Диапазон измерений

От 0 °C до + 60 °C, деление шкалы 0.5°C, L = 150 мм
От 0 °C до + 50 °C, деление шкалы 0.1°C, L = 330 мм
От 0 °C до + 125 °C, деление шкалы 1°C, L = 215 мм
От 15 °C до + 30 °C, деление шкалы 0.1°C, L = 235 мм

Применение

Термометр (для газа) можно использовать для измерения температуры газа при измерении потока газа. Среди других причин это является необходимым, если измеренный и индицируемый фактический объём газа должен быть пересчитан в нормализованный обьём. Фактический объём – то объём при фактической температуре и фактическом давлении.

Нормализованный объём - это объём при нормальных услових, которыми являются следующие (в Германии):

Норм. температура  = 273.15 Кельвин ( = 0 °C)
Норм. давление = 1,013.25 мбар



Формула для пересчёта фактического объёма в нормализованный объём выглядит так:



VN

=

Норм. объём в

[л]



Vi

=

Индицируемый объём в

[л]



pN

=

Норм. давление в

[мбар]



pa

=

Факт. давление газа в

[мбар]



TN

=

Норм. температура в

[Кельвинах]



Ti

=

Факт. температура в

[Кельвинах]

Сборка

Распакуйте термометр. Отвинтите защитный колпачок опоры термометра (газа) на газовом счётчике. Колпачок опоры можно «надёжно» хранить, навинтив его на резьбу в задней части опоры термометра (газа). (см. стрелку на правом рисунке выше). Термометр устанавливает на опору таким образом, что начала он осторожно вставлется нижним концом через отверстие опоры термометра (газа) в корпус газового счётчика (см. средний выше). Герметизируйте корпус газового счётчика, плотно затнув соединительную гайку, установленную на термометре. Термометр готов к использованию.



Термометр для затворной жидкости (TG)

Диапазон измерений

0 °C до + 60 °C Деление шкалы 0,5°C Длина шкалы 150 мм
0 °C до + 50 °C Деление шкалы 0,1°C Длина шкалы 330 мм
0 °C до + 125 °C Деление шкалы 1°C Длина шкалы 215 мм
15 °C до + 30 °C Деление шкалы 0,1°C Длина шкалы 235 мм

Применение

Термометр используется для определения температуры затворной жидкости при измерении расхода газа.

В соответствии с правилами калибровки и измерений для газовых счетчиков барабанного типа, температура затворной жидкости может отличаться от температуры газа не более чем на 0.5°C. Отклонение температуры больше, чем на 0.5°C вызывает значительное изменение температуры газа. Газ неизбежно вступает в контакт с затворной жидкостью в момент измерения. Изменение температуры влечет за собой изменение объема измеряемого газа и, следовательно, ошибки измерений.

Установка

Распакуйте термометр. Отвинтите защитный колпачок опоры термометра для затворной жидкости на газовом счетчике. Установите термометр, осторожно вставив его в опору термометра (см. средний рис. выше). Герметизируйте корпус счетчика, плотно затянув соединительную гайку, установленную на термометре. Термометр готов к использованию. Снятый защитный колпачок можно хранить, навинтив его на соответствующую резьбу в задней части опоры термометра.



Манометр широкошкальный (TG)



Диапазон измерений: 0 - 10 мбар (избыточное/пониженное давление); также доступны: 0 – 20 мбар

Разрешение: 0.1 мбар

Применение

Манометр используется для определения давления газа при измерении расхода газа. Среди других причин это является необходимым, если измеренный и индицируемый фактический объем газа должен быть пересчитан в нормированный объемФактический объем газа - это объем при фактической температуре и фактическом давлении.

Нормализованный объём - это объём при нормальных услових, которыми являются следующие (в Германии):

Норм. температура  = 273.15 Кельвин ( = 0 °C)
Норм. давление = 1,013.25 мбар

Формула для пересчёта фактического объёма в нормализованный объём выглядит так:



VN

=

Норм. объём в

[л]



Vi

=

Индицируемый объём в

[л]



pN

=

Норм. давление в

[мбар]



pa

=

Факт. давление газа в

[мбар]



TN

=

Норм. температура в

[Кельвинах]



Ti

=

Факт. температура в

[Кельвинах]

Примечание: Индицируемое давление газа на манометре является разностью между давлением газа на входе и фактическим атмосферным давлением. Таким образом, фактическое давление газа (Pa), используемое в вышеприведенной формуле, является индицируемым давлением газа на манометре плюс фактическое атмосферное давление воздуха в [мбар].

Установка

Распакуйте манометр. Установите манометр на опоре манометра (см. средний рис. выше). Отвинтите защитный колпачок порта "Подключение манометра", расположенного на патрубке входа газа в центре задней панели. Снятый защитный колпачок порта можно хранить, навинтив его на соответствующую резьбу на задней стороне манометра. Плотно закрутите защитный колпачок, прикрепленный к гибкой трубке мамометра. Мамометр готов к использованию.

Заполнение манометра

Манометр должен быть разгерметизирован. Заполняется специальным (Spezial-Geräteöl) голубым маслом, поставляемым в стандартном комплекте. Необходимо вынуть белый винт с накатанной головкой из заправочного отверстия. Масло заливайте до тех пор, пока масляный столб не достигнет отметки "0" на регулируемой шкале передней части манометра (или до тех пор, пока масляный столб не будет близко к отметке "0"). Если необходимо, отрегулируйте положение подвижной панели к точному уровню жидкости ослаблением винта и перемещением панели. Снова установите белый винт с накатанной головкой.

Обратите внимание: с этим манометром можно использовать только специально масло, поставляемое в комплекте (плотность 0,88). Если манометр будет заполнен маслом, имеющим другую плотность, то его показания неизбежно окажутся ошибочными.
Затем открутите защитный колпачок порта "Подключение манометра", расположенного на патрубке входа газа (на задней стороне корпуса газового счетчика). Снятый защитный колпачок порта можно хранить, навинтив его на резьбу на задней панели манометра. И, наконец, плотно закрутите защитный колпачок, прикрепленный к гибкой трубке манометра, на порте "Подключение манометра". Манометр готов к использованию.

Считывание показаний

Масляный столб манометра показывает разницу давлений в [мбар] между давлением газа на входе газового счетчика и атмосферным давлением.

Примечание: Если манометр подключен к воду газа газового счетчика, но не заполнен маслом, то в манометре будет происходить утечка газа. Это неизбежно приведет к ошибке измерения газовым счетчиком.
